Mise à jour le 21/02/00 |

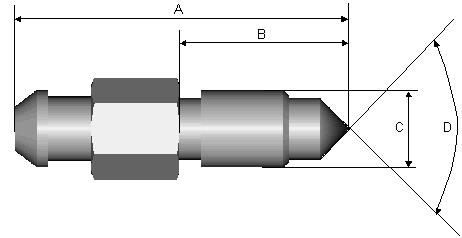

Référence | 6 Pans | Cote A | Cote B | Cote C | Cote D |
40596 | 7 | 22 | 12 | 1/4x28UNF | 90° |
44597 | 8 | 26,5 | 15,5 | M7x100 | 90° |
44598 | 9 | 38 | 21 | M7x100 | 90° |
48595 | 11 | 30 | 17 | M10x100 | 90° |
52597A | 10 | 32 | 21 | 3/8x24 UNF | 90° |
56597 | 8 | 27,7 | 17,7 | 1/4x28UNF | 84° |
56598 | 7 | 46 | 27 | M6x100 | 90° |
64596 | 9 | 33 | 18 | M8x125 | 90° |
64596A | 9 | 41 | 22 | M8x125 | 90° |
108596 | 10 | 57 | 21 | 3/8x24 UNF | 90° |
124597 | 11 | 36 | 22,5 | 7/16x20 UNF | 90° |
124598 | 11 | 57 | 21 | M10x100 | 90° |
132597 | 11 | 31,5 | 20 | M10x100 | 90° |
