| Mise à jour le 16/02/00 | |

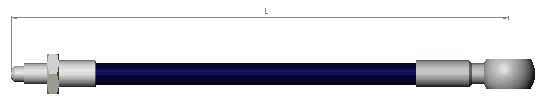

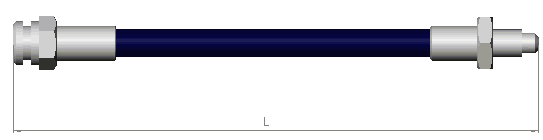

1- Choix de la longueur du flexible
La désignation de
chaque flexible est définie suivant ses deux embouts puis sa
longueur (longueur hors tout) exprimée en millimètre comme
suit :
| 1er embout | 2ème embout | Longueur du flexible |
| P2 | F10 | - 1255mm |
Pour les embouts de type
« banjo », la longueur est prise à l’axe du
trou du banjo:
Nota : Tous
nos flexibles sont uniquement compatibles avec de l’huile
synthétique. Pour passer commande d’un flexible compatible
huile minérale la référence du flexible est suivie de la
lettre « P » pour Perbunan.
Exemple :
P2F10-1255 (Sans la lettre « P » donc uniquement
compatible huile synthétique)
P2F10-1255P (Suivie de la lettre « P » donc
uniquement compatible huile minérale)
EMBOUT
FEMELLE CÔNE SORTANT FILETE INTÉRIEUR ET EXTÉRIEUR (Série B)

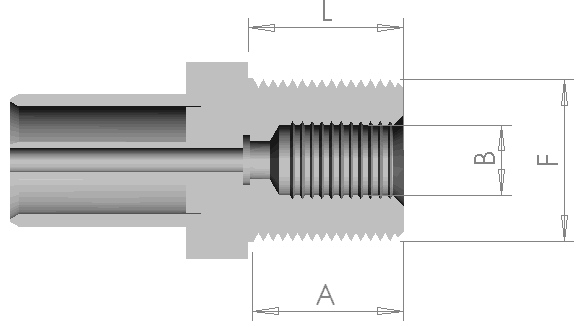

EMBOUT FEMELLE CÔNE ENTRANT FILETE INTÉRIEUR ET EXTÉRIEUR
(Série BE)
EMBOUT MALE ETANCHEITE EN BOUT (Série D)

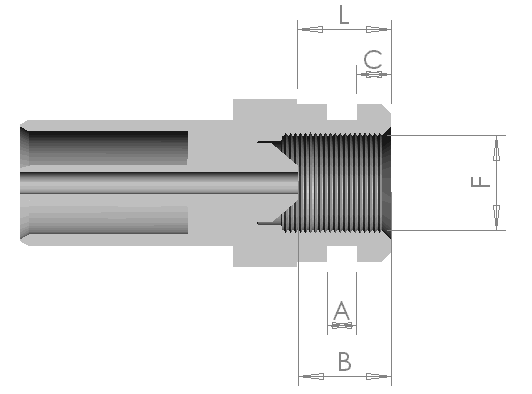

EMBOUT FEMELLE CÔNE SORTANT AVEC AGRAFE
(Série F)
EMBOUT FEMELLE CÔNE ENTRANT AVEC AGRAFE
(Série FE)

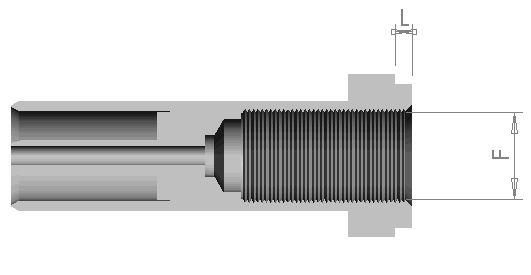

EMBOUT FEMELLE SPÉCIAL (Série G)
EMBOUT MALE ETANCHEITE SUR ÉPAULEMENT (Série
K)

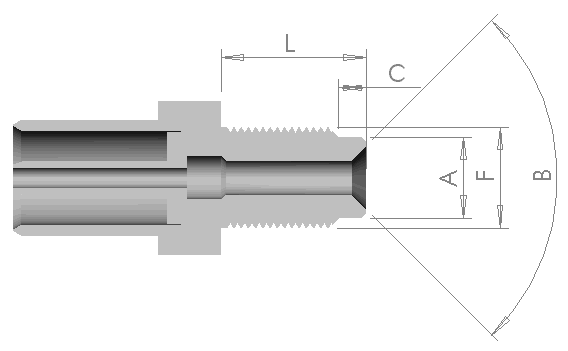

EMBOUT MALE CÔNE ENTRANT (Série M)

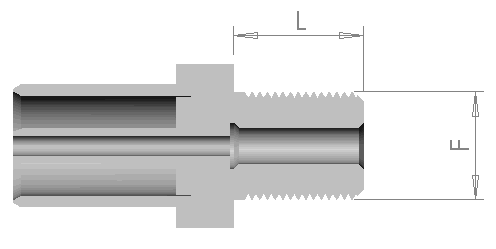

EMBOUT MALE ETANCHEITE SUR 6 PANS (Série P)
EMBOUT MALE CÔNE SORTANT LONG ET COURT (Série
S)
EMBOUT FEMELLE ETANCHEITE AVEC MANCHON
CAOUTCHOUC (Série T)
EMBOUT BANJO (PLAT OU COUDE) (Série U)

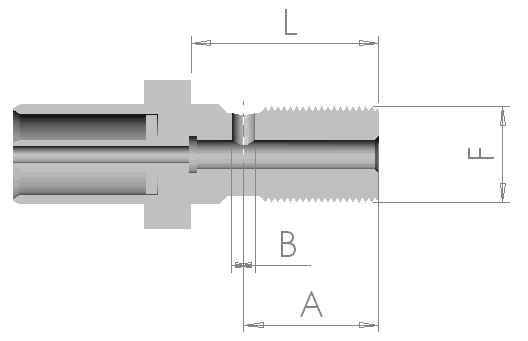

EMBOUT MALE AVEC TROU AXIAL (Série XE)
EMBOUT FEMELLE CÔNE SORTANT SIMPLE (Série Z)
RETOUR
LISTE DES PRODUITS
| Référence | 6 Pans | F | A | L | B | - |
| B1 | 17 | 5/8x18 UNF | 7/16x20 UNF | 18 | 11,5 | Avec Rondelle |
| B2 | 17 | 5/8x18 UNF | 3/8x24 UNF | 12 | 7,1 | Avec Rondelle |
| B3 | 17 | 5/8x18 UNF | 3/8x24 UNF | 18 | 9,1 | Avec Rondelle |
| B5 | 17 | 5/8x18 UNF | M10x125 | 12 | 7 | |
| B6 | 17 | M16x150 | M12x100 | 18 | 6,6 | |
| B7 | 17 | 5/8x18 UNF | 7/16x24 UNF | 18 | 7 | |
| B8 | 19 | 11/16x16 UNF | 1/2x20 UNF | 18 | 8,5 | |
| B9 | 19 | M16x150 | M12x100 | 18,5 | 6,6 | |
| B10 | 17 | M16x150 | M10x125 | 15 | 9,2 |
SOMMAIRE RETOUR LISTE DES PRODUITS
| Référence | 6 Pans | F | B | L | A |
| BE1 | 19 | 5/8x18 UNF | M7x100 | 15 | 12 |
| BE2 | 17 | 5/8x18 UNF | 3/8x24 UNF | 18 | 13 |
SOMMAIRE RETOUR LISTE DES PRODUITS

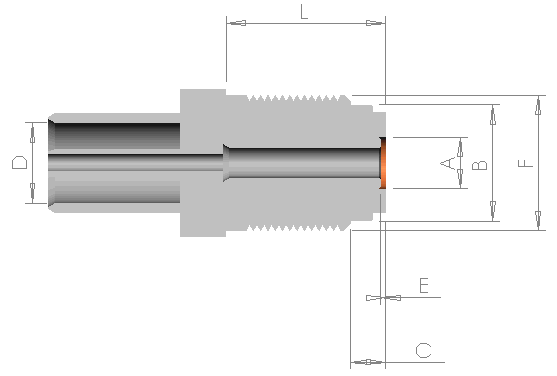

| Référence | 6 Pans | D | F | A | B | C | E | L |
| D | 19 | 10 | 11/x16x16 UNF | d8,65 | d15 | 4 | 1 | 20 |
| D13 | 19 | 13 | 11/x16x16 UNF | d8,65 | d15 | 4 | 1 | 20 |
SOMMAIRE RETOUR LISTE DES PRODUITS
| Référence | 6 Pans | F | L | B | A | C | - |
| F1 | 17 | 3/8x24 UNF | 9,5 | 9,6 | 3 | 3,5 | |
| F2 | 17 | 3/8x24 UNF | 12 | 10,4 | 3 | 6,5 | |
| F4 | 17 | M10x100 | 9,5 | 9,6 | 3 | 3,5 | |
| F5 | 17 | M10x125 | 12 | 10,4 | 3 | 6,5 | |
| F7 | 21 | 1/2x20 UNF | 10 | 12,5 | 3,5 | 4 | |
| F8 | 21 | 1/2x20 UNF | 9,4 | 6,5 | 3,5 | 3,4 | |
| F9 | 21 | 7/16x24 UNF | 10 | 6 | 3,5 | 4 | |
| F10 | 21 | 1/2x20 UNF | 10 | 10 | 3,5 | 3,4 | |
| F11 | 19 | M12x100 | 8,5 | 10,8 | 3 | 3,3 | |
| F12 | 16 | 3/8x24 UNF | 10,5 | 6,7 | 3,2 | 3,5 | Avec Rondelle |
| F13 | 21 | 7/16x20 UNF | 10 | 6 | 3,5 | 4 | |
| F14 | 21 | M12x150 | 10 | 12,5 | 3,5 | 4 |
SOMMAIRE RETOUR LISTE DES PRODUITS

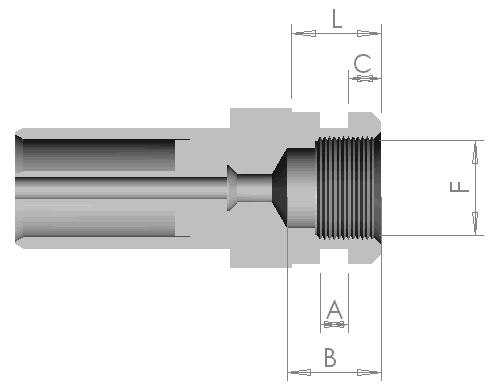

| Référence | 6 Pans | F | L | A | B | C |
| FE1 | 17 | 3/8x24 UNF | 9,5 | 3 | 10 | 3,5 |
| FE2 | 17 | M10x100 | 9,5 | 3 | 10 | 3,5 |
| FE3 | 17 | M10x125 | 19 | 3 | 14 | 13,5 |
| FE4 | 14 | M10x100 | 10 | 0 | 9,5 | 0 |
SOMMAIRE RETOUR LISTE DES PRODUITS
| Référence | 6 Pans | F | L |
| G1 | 19 | M10x100 | 2 |
SOMMAIRE RETOUR LISTE DES PRODUITS

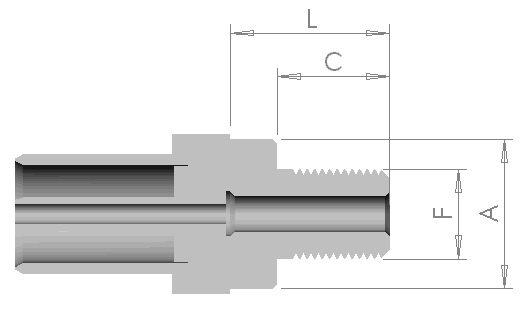

| Référence | 6 Pans | F | A | L | C |
| K3 | 17 | 3/8x24 UNF | d16 | 17 | 12 |
| K4 | 17 | 3/8x24 UNF | d15,8 | 29 | 12 |
SOMMAIRE RETOUR LISTE DES PRODUITS
| Référence | 6 Pans | F | A | B | C | L |
| M1 | 17 | 7/16x20 UNF | d9 | 90° | 3 | 16 |
| M2 | 16 | 1/2x20 UNF | d10,8 | 90° | 1,5 | 15,5 |
| M3 | 14 | M12x125 | d10 | 60° | 2 | 14 |
| M4 | 17 | M12x125 | d10 | 90° | 2 | 14 |
| M5 | 19 | M12x125 | d10 | 90° | 2 | 13 |
| M6 | 17 | 3/8x24 UNF | d7,8 | 90° | 3 | 15 |
| M7 | 16 | 3/8x24 UNF | d7,8 | 90° | 3 | 15 |
| M8 | 16 | 1/2x20 UNF | d10,5 | 90° | 1,3 | 10 |
| M9 | 19 | M12x125 | d9,7 | 90° | 2 | 13,5 |
| M10 | 17 | M10x100 | d8,5 | 90° | 3 | 14 |
| M11 | 16 | 7/16x24 UNF | d9 | 90° | 1 | 9 |
| M12 | 16 | M10x125 | d8 | 90° | 2 | 12 |
| M13 | 16 | M10x100 | d8,5 | 60° | 4 | 12,6 |
| M14 | 16 | M12x100 | d10 | 60° | 3,5 | 16,5 |
| M15 | 16 | 3/8x24 UNF | - | 60° | - | 11 |
| M16 | 13 | M12x150 | - | 60° | - | 15 |
SOMMAIRE RETOUR LISTE DES PRODUITS
| Référence | 6 Pans | F | L |
| P1 | 17 | 7/16x20 UNF | 13,5 |
| P2 | 19 | 1/2x20 UNF | 10 |
| P3 | 17 | 3/8 Gaz | 13 |
| P5 | 17 | 3/8x24 UNF | 10,5 |
| P6 | 17 | M12x100 | 12 |
| P7 | 19 | M14x150 | 14 |
SOMMAIRE RETOUR LISTE DES PRODUITS
| Référence | 6 Pans | F | L | B | A | C |
| S1 | 19 | M10x100 | 30,8 | 90° | d7,5 | 4 |
| S2 | 19 | M10x125 | 30,8 | 90° | d7,5 | 4 |
| S3 | 19 | M10x125 | 16,5 | 90° | d7,5 | 6 |
| S4 | 17 | 3/8x24 UNF | 30,8 | 90° | d7,5 | 4 |
| S5 | 17 | M10x100 | 14 | 90° | d8,5 | 3 |
| S6 | 13 | M8x125 | 40 | 90° | d6,5 | 4 |
| S7 | 19 | M10x100 | 30,8 | 90° | d7,5 | 4 |
| S8 | 16 | M12x150 | 31 | 90° | d10 | 3 |
| S9 | 16 | 7/16x20 UNF | 23 | 90° | d8 | 4 |
| S10 | 17 | 3/8x24 UNF | 24,5 | 90° | d8 | 4 |
| S11 | 16 | M10x100 | 23 | 90° | d8 | 3,5 |
| S12 | 17 | M12x100 | 29 | 90° | d9,5 | 3 |
| S13 | 19 | M14x150 | 35,5 | 90° | d10,9 | 5 |
SOMMAIRE RETOUR LISTE DES PRODUITS

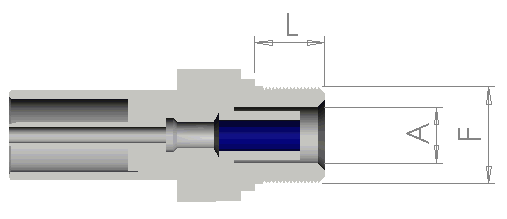

| Référence | 6 Pans | F | L | A |
| T1 | 19 | M14x150 | 10 | M9x125 |
| T2 | 19 | M14x150 | 10 | M9x125 |
| T3 | 19 | M14x150 | 14 | M9x125 |
SOMMAIRE RETOUR LISTE DES PRODUITS

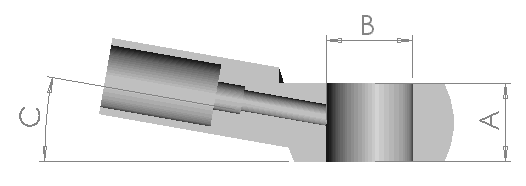

| Référence | A | B | C |
| U1 | 13 | d15 | 0° |
| U2 | 7 | d9,1 | 0° |
| U3 | 7 | d10,1 | 0° |
| U4 | 10 | d10,1 | 0° |
| U5 | 10 | d10,1 | 15° |
| U7 | 10 | d10,1 | 0° |
| U8 | 14 | d14,1 | 0° |
| U9 | 13 | d15,2 | 15° |
| U10 | 12,7 | d15 | 0° |
| U11 | 8 | d13,5 | 15° |
SOMMAIRE RETOUR LISTE DES PRODUITS
| Référence | 6 Pans | F | L | A | B |
| XE1 | 19 | M12x100 | 24 | 17,5 | 3 |
SOMMAIRE RETOUR LISTE DES PRODUITS

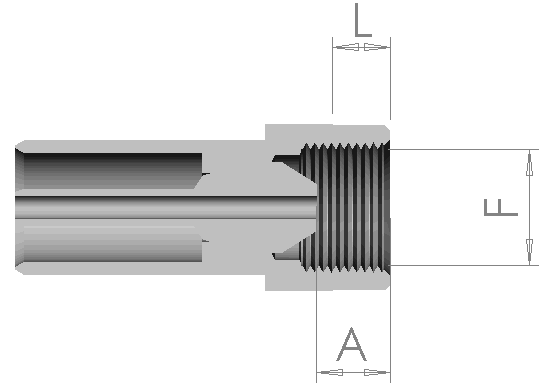

| Référence | 6 Pans | F | L | A |
| Z7 | 16 | 7/16x20 UNF | 5,5 | 7,5 |
